목차:

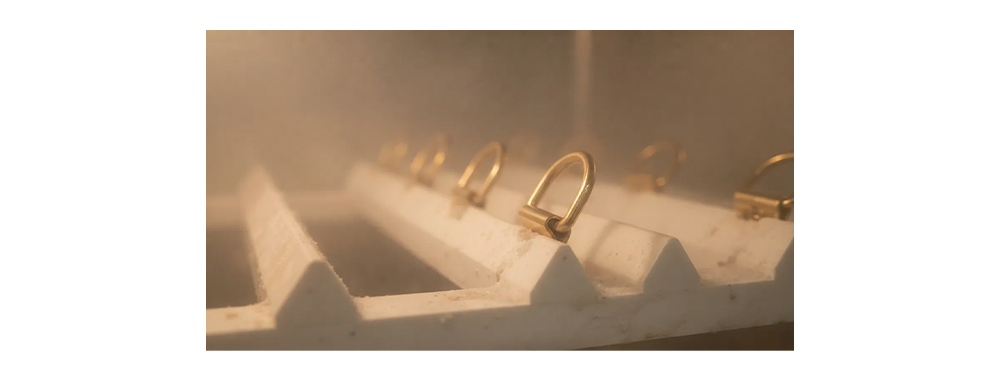

염수 분무 시험(Salt Spray Test / Salt Fog Test)은 실험실 조건에서 부식성 환경을 모사하는 가속 노화 시험 방법입니다. 이 시험의 핵심 원리는 온도, 습도, 염 농도를 통제한 환경에서 원래는 수개월 또는 수년에 걸쳐 나타나는 부식 현상을 수 시간에서 수일 내에 관찰할 수 있다는 것입니다.
먼저 한 가지 중요한 점을 명확히 해야 합니다. 염수 분무 시험 결과는 제품의 실제 사용 수명과 직접적으로 환산될 수 없습니다.
자연 환경에서의 부식은 자외선 노출, 온도 변화, 습윤과 건조의 교대, 대기 오염 물질(예: SO₂), 기계적 마모 등 여러 요인의 영향을 받습니다. 그러나 실험실 염수 분무 환경은 지속적인 습기와 고농도의 염화 이온이라는 단일 조건만을 나타냅니다. 따라서 염수 분무 시험의 진정한 가치는 다음과 같습니다.
중성염수 분무(NSS) 테스트는 현재 핸드백 하드웨어 업계에서 가장 널리 사용되는 테스트 방법입니다. 이 테스트는 주로 다음 세 가지 표준 시스템을 따릅니다.
표준 번호 | 적용 범위 | 핵심 매개변수 |
ISO 9227 | 국제 표준 | 5% NaCl, pH 6.5~7.2, 35°C ± 2°C |
ASTM B117 | 북미 시장 | 5% NaCl, pH 6.5~7.2, 35°C ± 2°C |
QB/T 3826-1999 | 중국 경공업 부문 | 5% NaCl, pH 6–7, 35°C ± 2°C, 침전 속도 1–2 mL/80 cm²·h |
이 세 가지 표준 시스템은 테스트 환경 매개변수 측면에서 매우 일관성이 있습니다. 주요 차이점은 장비 교정 및 결과 기록 형식에 있습니다.
핸드백 OEM/ODM 제조 시, 당사는 일반적으로 ISO 9227 테스트 표준을 채택합니다.
ISO 9227은 실제로 엄격도가 점차 높아지는 세 가지 시험 방법을 명시하고 있습니다.
핸드백 부속품의 일상적인 품질 관리에서 NSS 테스트는 여전히 절대적인 주류 방법입니다. AASS와 CASS는 배치 출하 검사보다는 신소재 도입이나 공정 변경 시 신속한 선별 검사에 더 일반적으로 사용됩니다.
도금층 두께는 마이크로미터(μm, 1μm = 0.001mm) 단위로 측정됩니다. 핸드백 부속품 분야에서 이 값은 염수 분무 시험의 통과 지속 시간을 직접적으로 결정합니다. 업계의 경험적 법칙에 따르면 도금층 두께는 내식성 시간과 대략적인 선형 관계를 가지며, 도금층 두께가 두 배가 되면 보호 수명도 대략 두 배가 됩니다.
레이어 레벨 | 재료 | 일반적인 두께 | 기능 |
스트라이크 레이어 | 구리 또는 니켈 | 0.5–2 μm | 기판 접착력을 향상시키고 미세한 표면 결함을 메워줍니다. |
장벽층 | 니켈 | 1–3 μm | 기판 금속 이온의 이동을 차단하여 주요 부식 방지 기능을 제공합니다. |
장식층(색상) | 금 / 팔라듐 / 크롬 / 모조 금 | 0.1–3 μm | 표면 색상 및 광택을 제공합니다 |
탑코트 | 투명 코팅 / 나노 세라믹 코팅 | 5–15 μm | 전체 시스템을 밀봉하여 땀, 긁힘 및 산화로부터 보호합니다. |
업계 관행에 따르면 핸드백 부속품의 전기 도금 품질은 네 가지 등급으로 나눌 수 있습니다. 도금 두께와 염수 분무 시험 성능의 차이가 상당합니다.
품질 등급 | 총 코팅 두께 | 염수 분무 통과 시간 (일반적인 시간) | 응용 시나리오 |
경제 등급 | <1 μm | 16~24시간 | 패스트 패션, 판촉 제품, 내부 액세서리 |
중급 등급 | 1–2 μm | 24~48시간 | 주류 브랜드의 정규 제품 라인 |
고급 등급 | 2.5–5 μm | 48시간 이상 | 디자이너 브랜드, 프리미엄 제품 라인 |
최고급 등급 | 5–10+ μm | 96시간 이상 | 에르메스와 루이비통 같은 최고급 명품 브랜드 |
대부분의 일반적인 핸드백은 24~48시간 정도의 내열성만 충족하면 됩니다. 하지만 구체적인 테스트 기준은 제품의 실제 사용 환경 및 적용 시나리오에 따라 유동적으로 조정해야 합니다.
오해 1: 장식층의 두께에만 집중하고 차단층을 무시하는 것
많은 구매자들이 공급업체를 평가할 때 "표면 장식층의 두께가 몇 마이크로미터인지"에만 집중하고 니켈 보호층의 두께는 간과합니다. 사실 니켈 층은 부식을 방지하는 핵심 보호층입니다. 니켈 층이 너무 얇으면 (<장식층의 두께가 1μm에 달하더라도 염수 분무 시험 중 24시간 이내에 백색 녹이 발생할 수 있습니다. 이는 장식층 자체에 미세한 기공이 있어 부식성 물질이 장식층을 통과하여 기판에 직접 도달할 수 있기 때문입니다.
오해 2: 보호층(탑코트)을 무시하는 것
투명 코팅 또는 나노 세라믹 보호 코팅은 하드웨어 부품의 "방수 코트" 역할을 합니다. 보호층이 없는 전기 도금 부품은 24시간 땀 테스트를 통과하더라도 염분과 약산을 함유한 인체 땀과 장기간 접촉하면 빠르게 변색될 수 있습니다. 고품질 보호층은 하드웨어 부품의 수명을 2~5배 연장할 수 있습니다.

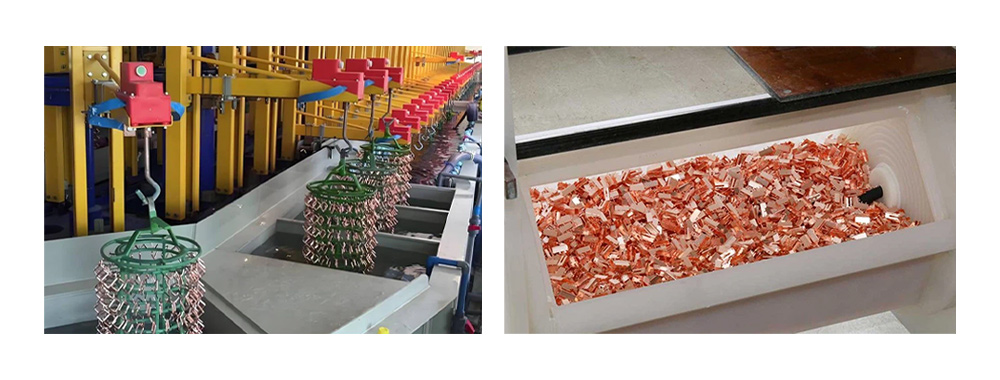

오해 3: "랙 도금"과 "배럴 도금" 공정을 혼동함

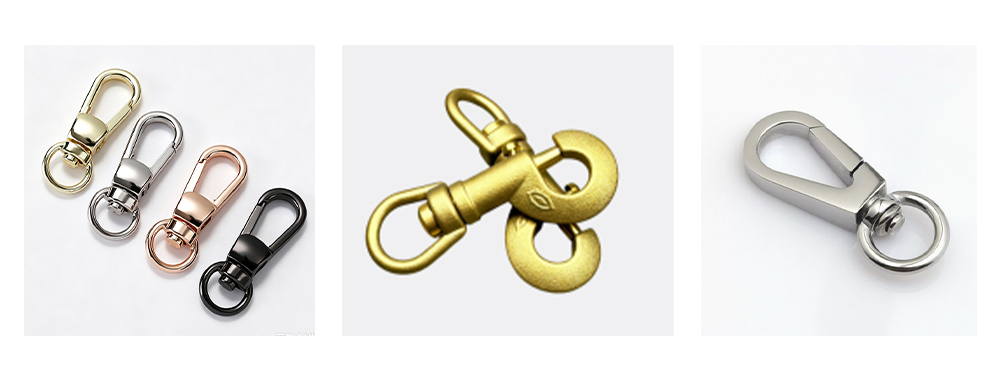

전기 도금 코팅의 성능 한계는 기판 재질에 따라 크게 좌우됩니다. 핸드백 부속품에 일반적으로 사용되는 세 가지 기판은 각각 장단점이 있습니다.
패션 핸드백에 사용되는 금속 장식의 약 80~90%는 아연 합금 다이캐스팅으로 제조됩니다.
아연 합금의 장점으로는 우수한 유동성, 복잡한 설계 구현의 용이성, 그리고 적당한 가격을 들 수 있습니다. 그러나 아연 합금 자체는 다공성 구조를 가지고 있습니다. 도금 전 전처리 과정(연마, 탈지, 산세척)이 철저하지 않으면, 기공 내부에 잔류하는 가스와 불순물이 도금 후 "도금 기포"를 형성하여 염수 분무 시험 중 부식의 시작점이 될 수 있습니다.
고급 핸드백에 선호되는 소재입니다. 황동은 치밀한 구조와 높은 기계적 강도를 지니고 있으며, 니켈이나 금과 같은 도금 금속과의 전기화학적 전위차가 작아 전기화학적 부식에 대한 저항성이 높습니다. 에르메스, 샤넬과 같은 최고급 명품 브랜드의 클래식한 하드웨어 부품에는 황동 소재가 자주 사용됩니다.
황동의 단점은 밀도가 높다는 점(동일 부피에서 아연 합금보다 약 15% 무거움), 높은 가격, 그리고 합금 조성이 제대로 제어되지 않을 경우 탈아연화 현상이 발생할 수 있다는 점입니다. 장기간 노출될 경우, 탈아연화로 인해 표면에 분홍색 반점이 나타날 수 있습니다.
가장 내식성이 뛰어난 기판 재료는 특히 316 스테인리스강으로, 몰리브덴 함량 덕분에 해양 및 고습 환경에서 탁월한 성능을 발휘합니다. 스테인리스강 하드웨어는 일반적으로 전기 도금(브러싱 또는 미러 폴리싱 마감 등) 없이 직접 사용하거나 PVD(물리적 증착) 코팅의 기판으로 사용할 수 있습니다.
단점으로는 가공 난이도가 높고, 설계 유연성이 제한적이며, 비용이 많이 든다는 점이 있습니다. 주로 여행 가방이나 아웃도어 배낭의 기능성 하중 지지 부품에 사용됩니다.
기판 재료의 품질이 아무리 뛰어나더라도 전처리 과정이 부적절하면 전기 도금층이 제대로 형성되지 않습니다. 표준적인 전처리 과정에는 다음이 포함됩니다.
자주 간과되는 중요한 사항은 아연 합금 다이캐스팅 부품의 경우 도금 전에 "냉간 유동 자국" 검사가 필요하다는 점입니다. 냉간 유동 자국은 다이캐스팅 공정 중 용융 금속의 가장자리가 냉각될 때 발생하는 표면 결함입니다. 육안으로는 발견하기 어렵지만, 도금 후에는 뚜렷한 움푹 패인 자국으로 남으며 부식의 잠재적 원인이 될 수 있습니다.

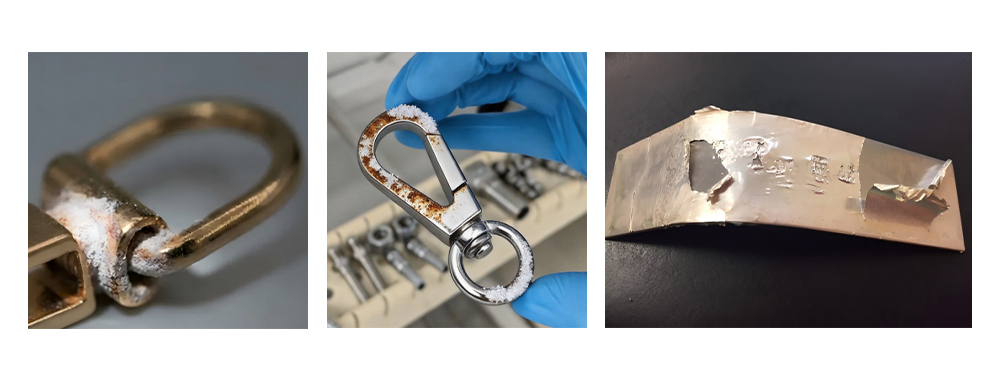

염수 분무 시험 후, 하드웨어 부품은 일반적으로 세 가지 유형의 부식 현상을 나타냅니다.
백색 녹은 도금 자체의 부식 생성물입니다. 주로 아연 또는 니켈 도금 표면에 나타나며, 흰색 가루 또는 안개와 같은 형태로 존재합니다. 백색 녹이 나타나는 것은 도금층이 침투했지만 기판은 아직 부식되지 않았음을 의미합니다.
시험 중 백색 녹이 나타나는 시점은 코팅의 밀도와 두께를 반영합니다. 다층 전기 도금 시스템의 경우, 니켈 층 표면에 백색 녹이 나타날 수 있는데, 이는 니켈 층에 기공이 있거나 두께가 불충분함을 나타냅니다.
붉은 녹은 기판(철 또는 강철)의 부식 생성물로, 적갈색을 띕니다. 붉은 녹이 발생하는 것은 전체 코팅 시스템이 완전히 손상되었음을 나타내며, 심각한 품질 결함으로 간주됩니다.
핸드백 부속품의 경우, 아연 합금 표면에 붉은 녹이 생기면 일반적으로 코팅이 크게 벗겨지거나 갈라지는 현상이 동반됩니다.
이는 접착 불량의 전형적인 증상입니다. 기포 발생은 일반적으로 전처리 과정에서 탈지가 불완전하거나 전기 도금 공정 중 수소 취성이 발생하여 나타납니다. 박리는 코팅 내부의 과도한 응력이나 기저층과 기판 사이의 접착 강도 부족과 관련될 수 있습니다.
기포가 생긴 부품은 단기간 내에 붉은 녹이 발생하는 경우가 많습니다.
시험이 완료되면 부식 영역은 ISO 10289에 따라 평가해야 합니다.
평가 | 부식 면적 비율 | 품질 평가 |
10 | 결함 없음 | 완벽한 |
9 | ≤0.1% | 훌륭한 |
8 | ≤0.25% | 좋은 |
7 | ≤0.5% | 수용 가능 |
6 | 1% 이하 | 비판적인 |
≤5 | 2.5% 초과 | 자격 미달 |
핸드백 부속품의 실제 품질 관리에서는 일반적으로 7등급(부식 면적 ≤0.5%) 이상을 요구하며, 붉은 녹은 허용되지 않습니다. 일부 고급 브랜드의 내부 기준에서는 9등급 이상을 요구하기도 합니다.
제품 카테고리 차이에 따라 테스트 임계값이 결정됩니다.
핸드백의 종류에 따라 하드웨어 부품의 부식 위험이 크게 다르므로, 그에 맞춰 테스트 요구 사항을 조정해야 합니다.

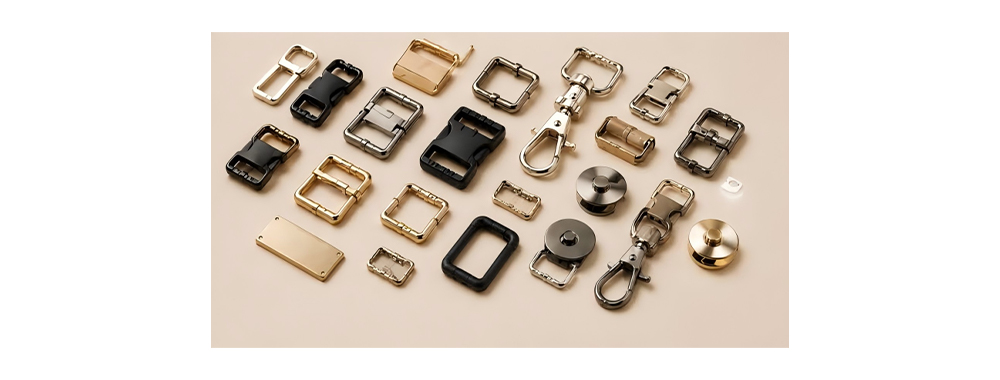

배낭 하드웨어 일반적으로 지퍼, 버클, D링 및 조절 버클이 포함됩니다. 배낭은 야외 환경에서 자주 사용되고 비와 땀에 노출되므로 NSS 테스트 기준선은 최소 24시간 동안 붉은 녹이나 물집이 생기지 않아야 합니다.
열대 시장이나 해양 기후 시장을 대상으로 하는 주문의 경우, 배송 소요 시간을 48시간 이상으로 늘리는 것이 좋습니다.
하드웨어 부식 저항성에 대한 특별한 요구 사항이 있는 백팩 OEM 구매자의 경우, 샘플링 단계에서 백팩 제조업체와 테스트 기간 및 고장 기준을 사전에 명확하게 정의할 수 있으므로 대량 생산 중 불명확한 기준으로 인해 발생하는 분쟁을 방지할 수 있습니다.

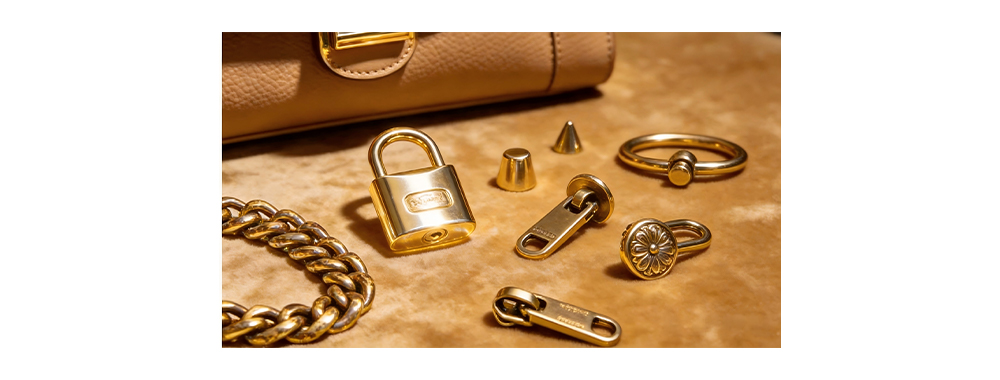

핸드백 하드웨어 핸드백은 기능성을 부차적인 고려 사항으로 삼고 주로 장식적인 용도로 사용됩니다. 잠금장치, 체인, 가방 바닥, 자석 스냅 등의 구성 요소가 포함됩니다. 핸드백의 사용 환경은 비교적 온화하지만(주로 실내), 소비자는 외관상의 결함에 대해 매우 낮은 허용치를 보입니다. NSS 테스트에서 24시간 동안 눈에 띄는 부식 반점이 없어야 합니다.
핸드백 OEM 구매자에게 있어 체인과 잠금장치는 장기간 사용 및 착용 조건에서 발생하는 변화를 확인하는 데 중요한 관리 부품이며, 모든 생산 배치에 대해 필수 검사 항목으로 포함되어야 합니다.

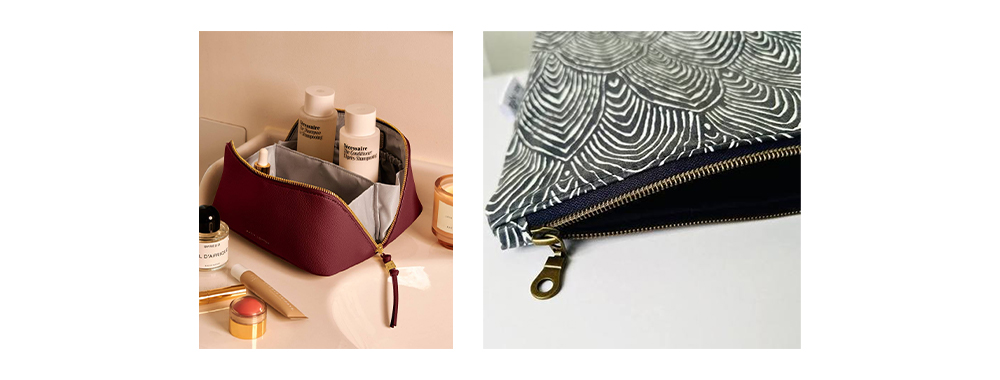

화장품 파우치의 하드웨어 부품은 일반적으로 크기가 작지만(예: 지퍼 손잡이 및 작은 잠금 장치), 사용 환경은 상대적으로 열악합니다. 욕실의 높은 습도, 화장품에 함유된 화학 성분(알코올, 오일, 향료 등), 그리고 잦은 개폐로 인한 기계적 마모 등이 그 예입니다.
화장품 파우치 OEM 구매자의 경우, 화장품 파우치 및 세면도구 파우치에 대한 24시간 NSS 테스트 실시가 필수 요건입니다.
텔레스코픽 손잡이, 바퀴 받침대, 잠금장치와 같은 하드웨어 부품은 기계적 하중과 부식 문제에 모두 노출됩니다. ISO 9227과 같은 표준은 여행 가방 하드웨어에 대한 염수 분무 시험 요건을 명확하게 규정하고 있습니다. 일반적으로 표준에 따라 24시간 무염수 분무 시험(NSS)이 실시되지만, 고급 비즈니스 가방 브랜드는 48시간 이상의 자체 시험 요건을 요구하는 경우가 많습니다.
전통적인 전기 도금 공정에서는 뛰어난 내식성 때문에 6가크롬(Cr⁶⁺) 부동태층이 널리 사용되었습니다. 그러나 6가크롬은 EU REACH 규정에 따라 고위험 물질(SVHC)로 분류되며 발암 물질입니다. 따라서 핸드백 부속품에의 사용은 엄격하게 제한되어 왔습니다.
최근 업계 추세는 3가 크롬(Cr³⁺) 부동태화 쪽으로 기울고 있습니다. 특정 극한 조건에서는 6가 크롬에 비해 내식성이 다소 떨어지지만, 코팅 두께를 늘리고 밀봉 공정을 최적화하면 동등한 NSS(Non-Specific Scheme) 테스트 성능을 충분히 달성할 수 있습니다.
EU로 수출되는 가방 OEM 주문의 경우, 제품에 REACH 규정 준수 인증서가 제공될 것을 권장합니다.
물리적 증착(PVD)은 진공 환경에서 금속 또는 세라믹 재료를 기판 표면에 증착하는 공정입니다. 전기 도금과 비교했을 때, PVD 코팅은 기존 전기 도금 코팅보다 경도가 약 10배 높고, 긁힘이나 변색이 거의 없으며, 유해한 화학 용액을 사용할 필요가 없습니다.
핸드백 부속품 분야에서 PVD 코팅은 현재 주로 다음과 같은 곳에 적용됩니다.
PVD의 한계점으로는 높은 장비 투자 비용, 기판 표면의 평활도에 대한 매우 높은 요구 조건(일반적으로 니켈 전기 도금 기저층 및 사전 미러 연마 필요), 그리고 전기 도금에 비해 색상 선택의 유연성이 떨어진다는 점 등이 있습니다.
따라서 향후 5~10년 동안 핸드백 부속품의 주류 공정으로는 전기 도금이 계속될 가능성이 높지만, PVD(물리방출 증착)의 보급률은 지속적으로 증가할 것으로 예상됩니다.
A: 핸드백 부속품의 경우, 염수 분무 시험은 도금 품질을 검증하고 습한 기후(예: 동남아시아 및 해안 지역)에서 제품의 장기적인 성능을 예측하는 핵심적인 방법입니다.
기준 | 적용 범위 | 메모 |
ASTM B117 | 북미 및 국제 시장 | 가장 일반적으로 사용되는 중성 염수 분무(NSS) 기준 방법 |
ISO 9227 | 국제 수출 인증 | NSS, AASS, CASS의 세 가지 방법을 다룹니다. |
GB/T 10125 | 중국 국가 표준 | 국내 및 수출 공장에서 일반적으로 사용됩니다. |
QB/T 3826 | 경공업 제품 (여행 가방 및 핸드백 부속품) | 중국 여행가방 산업에서 사용되는 역사적 표준 |
EN 1670 | 유럽 건축/가구 하드웨어 | 부식 저항성을 1~5등급(24시간~480시간)으로 분류합니다. |
다음은 업계에서 일반적으로 사용되는 참고 자료입니다(중성염수 분무 시험(NSS) 기준).
시장 포지셔닝 | 일반적인 염수 분무 요구량 | 응용 시나리오 |
패스트 패션 / 입문용 | 24시간 이상 | 실내 건조 환경, 단기 사용 |
중저가 브랜드 | 48시간 이상 | 일반적인 도시 일상 통근 |
고급 브랜드 | 48~72시간 | 습도가 높은 기후 지역(플로리다, 싱가포르, 홍콩 등) |
럭셔리 브랜드 | 96시간 이상 | 장기적인 내구성, 해안 시장, 대대로 물려줄 만한 품질 |
일반적인 이유는 다음과 같습니다.
기질 | 염수 분무 특성 |
아연 합금(자막) | 비용 효율성이 가장 높지만, 기판의 반응성이 매우 높고 전기 도금층에 크게 의존합니다. 코팅 결함이 발생하면 백색 녹이나 적색 녹이 쉽게 발생합니다. |
놋쇠 | 기판 자체는 아연 합금보다 내식성이 뛰어나 도금 없이도 더 오래 내구성을 유지할 수 있습니다. 고급 무도금 또는 경량 도금 디자인에 적합합니다. |
스테인리스강(304/316) | 기판 부식 저항성이 가장 뛰어나며, 직접 사용하거나 PVD 코팅만 해도 사용 가능합니다. 316강은 500시간 이상 성능을 발휘할 수 있습니다. |
두 공정은 상호 배타적이지 않으며, 고급 하드웨어는 종종 "전기 도금 기저층 + PVD 상층"의 결합 공정을 채택합니다.
답변: 아니요. 염수 분무 시험은 가속 비교 시험입니다. 48시간 실험실 시험은 48일간의 실제 사용 환경과 동일하지 않습니다.
주로 다음과 같은 용도로 사용됩니다.
실제 사용 환경에서 마모, 땀, 자외선 노출 및 온도 변화가 하드웨어에 미치는 영향은 염수 분무 조건과 다릅니다. 따라서 고급 프로젝트에서는 인공 땀 테스트, 마모 테스트 및 접착력 테스트와 같은 추가적인 테스트가 필요한 경우가 많습니다.
테스트 유형 | 목적 | 공통 표준 |
인공땀 검사 | 손 접촉으로 인한 부식 및 변색을 시뮬레이션합니다. | ISO 3160-2, 고객 정의 공식 |
접착력 테스트 | 코팅이 벗겨지기 쉬운지 여부를 확인합니다. | 단면 절단 시험, 테이프 시험, 굽힘 시험 |
마모/마찰 시험 | 일상적인 접촉 중 내구성을 평가합니다. | 왕복 마찰 시험, RCA 테이프 시험 |
경도 시험 | 표면 긁힘 방지 기능을 확인합니다. | 연필 경도 시험, 비커스 경도 시험 |
인장/토크 테스트 | 하중을 지탱하는 하드웨어(D링, 랍스터 걸쇠)의 기계적 강도를 검증합니다. | 고객 지정 (일반적으로 30~80kg) |
사이클 테스트 | 자물쇠와 스프링 걸쇠의 반복적인 개폐 수명을 평가합니다. | 5,000~10,000 사이클 |
핸드백 부속품의 내식성은 단순히 광택이나 무게감만으로 판단할 수 없습니다. NSS 염수 분무 시험은 통일된 비교 기준을 제공하고, 도금 두께는 측정 가능한 물리적 지표를 제공하며, 다층 도금 시스템 설계는 공급업체의 제조 역량을 보여줍니다.
가방 제조 공장 및 다양한 가방 OEM 서비스 제공업체에게 ISO 9227에 기반한 자체 테스트 역량 구축은 공급망 경쟁력 향상을 위한 필수적인 투자입니다.
브랜드와 구매자는 기술 사양서(테크팩)를 개발할 때 실제 제품 사용 환경을 명확하게 정의해야 합니다. 이를 바탕으로 합리적인 염수 분무 시험 기간과 합격 기준을 설정하여, "획일적인 접근 방식"으로 인한 비용 낭비나 품질 관리 실패를 방지해야 합니다.
| 작가 | ||||||
|
계속 읽어보시고, 계속해서 소식을 받아보시고, 구독하세요. 귀하의 생각을 알려주시면 감사하겠습니다.
저작권
@2024 Synberry Bag & Package Products Co.,Ltd 모든 권리 보유
.
네트워크 지원
사이트맵 / 블로그 / Xml / 개인 정보 보호 정책
