가방 조달 및 제품 개발에서 "방수"는 가장 자주 언급되면서도 가장 오해하기 쉬운 성능 지표 중 하나입니다. 최종 소비자는 흔히 "방수 여부"를 주요 판단 기준으로 삼지만, 전문 가방 제조업체는 방수 성능이 실제로는 다양한 등급으로 나뉜다는 것을 알고 있습니다. 가벼운 물 튀김만 막아내는 표면 처리부터 물에 완전히 잠길 수 있는 복합 소재 장벽까지 다양합니다. 각기 다른 공정은 완전히 다른 기술적 접근 방식, 비용 구조 및 적용 시나리오에 대응합니다.
현재 가방 업계에서 가장 널리 사용되는 방수 마감 기술 세 가지는 DWR(내구 발수 코팅), PU(폴리우레탄 코팅/라미네이션), TPU(열가소성 폴리우레탄 라미네이션)입니다.
이 기술들은 단순히 "좋은" 것과 "더 좋은" 것의 선형적인 위계질서가 아닙니다. 오히려 각 기술은 방수 등급, 통기성, 촉감, 내구성 및 비용 측면에서 서로 다른 장단점을 가진 서로 다른 해결책을 제시합니다. 백팩 OEM 구매자에게 있어 이 세 가지 기술의 근본적인 차이점을 이해하는 것은 합리적인 제품 사양을 개발하고, 비용을 관리하며, 최종 사용자의 기대치를 충족하는 데 필수적입니다.
본 논문에서는 세 가지 방수 마감 기술을 공정 원리, 성능 데이터, 제조 방식이라는 세 가지 관점에서 체계적으로 비교하여 가방 산업의 재료 선택 결정에 객관적인 참고 자료를 제공하고자 합니다.
목차:
1.1.1 기술적 원리: 물방울이 천 위에 "서게" 되도록 만들기

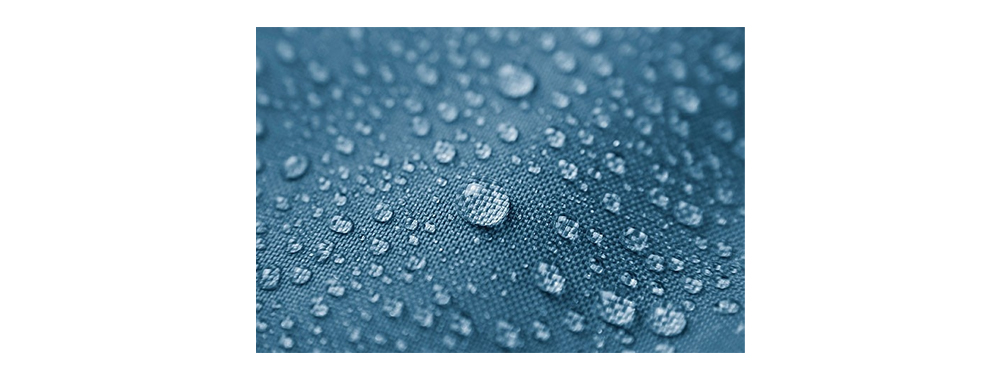

DWR(내구발수)은 구조적인 방수층이 아니라 원단 표면에 적용되는 화학적 마감 공정입니다. 이 공정은 섬유의 표면 장력 특성을 변화시켜 물 분자가 섬유 표면에 물방울을 형성하고 굴러 떨어지도록 함으로써, 섬유 사이의 틈으로 스며들지 않도록 합니다.
DWR(내수 발수) 처리가 원단을 완전히 방수하는 것은 아니라는 점을 명확히 해야 합니다. DWR은 지속적인 수압 하에서의 물 침투를 막을 수 없으며, 섬유 자체의 미세한 구멍까지 밀봉하지도 않습니다. DWR 처리만 된 캔버스나 나일론 원단은 일반적으로 내수압 시험에서 300~600mm 정도의 내수압 값만 나타내므로, 가벼운 물 튀김이나 짧은 시간 동안의 이슬비 정도만 견딜 수 있습니다.
1.1.2 핵심 장점: 경량성, 통기성 및 빠른 건조
DWR(내구발수처리)의 핵심 장점은 원단 본래의 특성에 거의 영향을 미치지 않는다는 점입니다. 코팅층이 매우 얇기 때문에(일반적으로 마이크론 수준) 원단의 촉감, 부드러움, 통기성, 무게에 거의 변화가 없습니다. 접이식 가방, 안감 소재, 또는 "초경량" 디자인을 추구하는 여름철 통근용 백팩에 DWR은 이상적인 선택입니다. 또한 원단이 흡수하는 수분의 양을 크게 줄여 습한 환경에서 가방이 더 빨리 마르도록 하고, 원단이 물을 흡수하여 무게가 증가하는 것을 방지합니다.
아웃도어 방수 백팩 OEM 생산 과정에서 DWR(내구발수처리)은 흔히 "1차 보호층"으로 사용됩니다. DWR은 하부 방수층에 도달하는 수분량을 줄여 PU 또는 TPU 방수층의 수명을 간접적으로 연장시켜 줍니다. 예를 들어, "립스톱 나일론 + DWR 표면 + PU 안감"의 3중 구조로 된 아웃도어 백팩에서 DWR 처리는 PU 코팅이 표면 습기의 영향을 단독으로 감당하지 않도록 해줍니다.
1.1.3 제한 사항: 내구성 병목 현상 및 유지 보수 비용
DWR(내구발수처리)의 가장 큰 단점은 내구성입니다. 시간이 지남에 따라 먼지, 기름, 세제 잔여물, 그리고 원단 표면의 반복적인 굽힘과 마찰은 DWR의 소수성 분자층을 손상시킬 수 있습니다. 소비자들이 흔히 경험하는 현상인데, 새 배낭은 빗방울이 연잎에 맺히듯 튕겨 나가지만, 6개월 정도 사용하면 원단이 젖기 시작하고 물을 흡수합니다. 이는 원단에 물이 새는 것이 아니라, DWR 처리가 손상되어 물이 섬유 내부로 직접 스며드는 것입니다.
발수 기능을 유지하려면 최종 사용자가 주기적으로 발수 복원 처리를 다시 해야 하므로 제품의 전체 사용 비용이 어느 정도 증가합니다. 브랜드 입장에서는 "방수"라는 광고 문구와 실제 성능 간의 차이를 방지하기 위해 제품 사용 설명서에 발수 기능의 한계를 명확하게 설명해야 합니다.

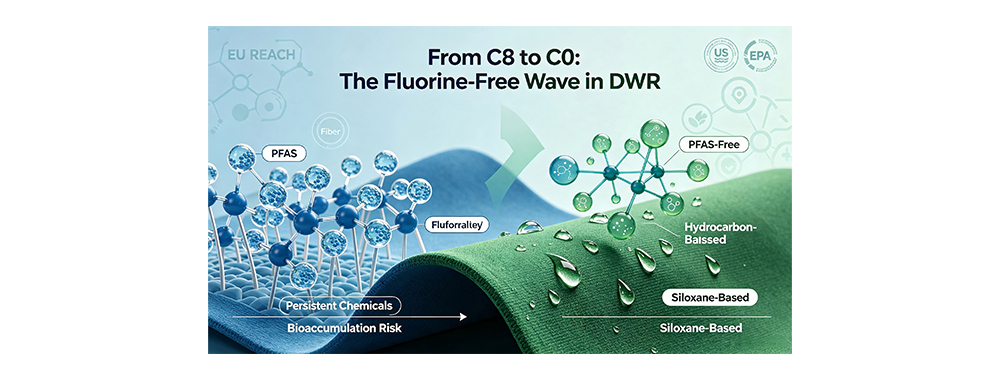

1.1.4 환경적 전환: C8에서 CO0 및 불소 무함유 제형으로의 전환
발수처리제(DWR) 산업은 심각한 환경적 변화를 겪고 있습니다. 기존의 DWR 제형은 C8 또는 C6 불소화탄소 사슬과 같은 불소화합물(PFAS)을 기반으로 하는 경우가 많았습니다. 이러한 물질은 화학적으로 매우 안정적이어서 "영원한 화학물질"로 알려져 있습니다. 이들은 환경과 생물체에 축적되어 심각한 생태 및 건강 문제를 야기할 수 있습니다.
EU REACH 규정, 미국 환경보호청(EPA)의 제한 조치, 그리고 주요 아웃도어 브랜드들의 지속가능성 관련 노력은 불소계 발수 코팅제에서 불소 무첨가(CO 또는 PFAS 무첨가) 코팅제로의 전환을 촉진하고 있습니다. 불소 무첨가 발수 코팅제는 탄화수소 또는 실록산을 기반으로 합니다. 내유성 및 내구성 측면에서 기존 불소계 제품에 비해 다소 떨어지지만, 현재 대부분의 가방 용도에 필요한 요건을 충족할 수 있습니다.
1.2.1 기술 원리: 액체를 고체로 변환하여 직물의 기공을 밀봉하는 방법
PU(폴리우레탄) 라미네이션은 가방 산업에서 가장 널리 사용되는 방수 마감 공정입니다.
DWR(내구발수) 표면 처리와 달리, PU(폴리우레탄) 방수 처리는 직물의 뒷면에 액체 PU 코팅을 직접 도포하는 방식입니다. 코팅이 경화되면 섬유 표면에 접착되는 강하면서도 유연한 고분자 필름이 형성됩니다. 이 PU 필름은 직물의 얽힌 부분 사이의 틈을 메워 물이 스며드는 것을 방지합니다.
폴리우레탄(PU) 코팅의 두께는 일반적으로 "코팅 중량" 또는 "습윤막 두께"로 측정됩니다. 코팅 중량이 클수록 방수 성능이 강해지지만, 원단은 그에 비례하여 더 뻣뻣해지고 무거워집니다. 표준 PU 코팅(약 30g/m²)이 적용된 210D 나일론 원단은 일반적으로 1,000~2,000mm의 내수압을 달성할 수 있으며, 이는 일상적인 통근 환경에서 발생하는 적당한 비를 견디기에 충분합니다.
1.2.2 핵심 장점: 성능 측면에서 균형 잡힌 선택
1.2.3 제한 사항: 불충분한 내구성과 통기성
하지만 PU 코팅에는 간과할 수 없는 몇 가지 중대한 단점도 있습니다.
1.3.1 기술적 원리: 열가소성 엘라스토머로 제작된 이음매 없는 차단막

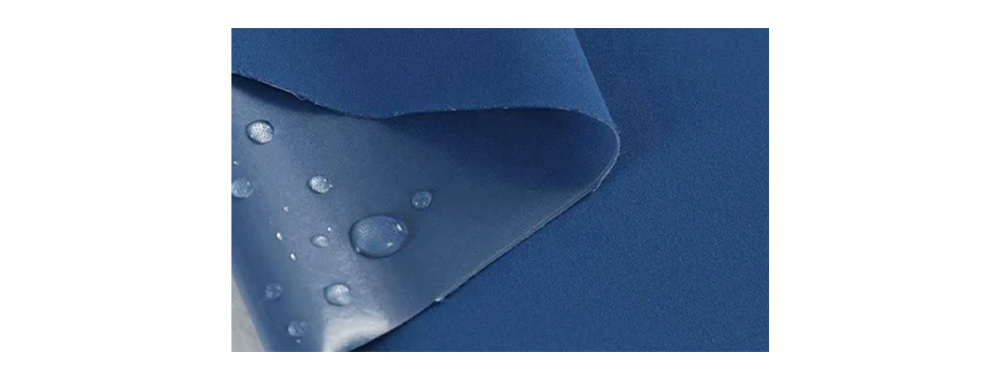

TPU(열가소성 폴리우레탄) 복합 기술은 가방 원단에 적용되는 한층 높은 수준의 방수 기술입니다. 기존의 PU 코팅에 사용되는 "코팅 및 필름 성형" 공정과 달리, TPU 라미네이션은 미리 성형된 TPU 필름을 열 접착제 또는 열 프레스를 통해 원단 기판에 단단히 접착하여 독립적이고 연속적이며 균일한 두께의 방수층을 형성하는 방식입니다.
TPU는 고무의 높은 탄성과 플라스틱의 가공성을 결합한 블록 공중합체입니다. 분자 사슬의 경질 부분(다이이소시아네이트와 사슬 연장제로 구성)은 강도와 내열성을 제공하고, 연질 부분(장쇄 폴리올로 구성)은 유연성과 탄성을 제공합니다. 이러한 독특한 구조 덕분에 TPU 필름은 매우 넓은 온도 범위(-40°C ~ +80°C)에서 유연성을 유지할 수 있으며, PU 코팅처럼 저온에서 취성이 생기거나 고온에서 연화되어 끈적거리는 현상이 나타나지 않습니다.
1.3.2 성능상의 이점: 더욱 강화된 수준의 포괄적인 보호
1.3.3 제한 사항: 비용 및 처리상의 어려움
TPU 라미네이션의 주요 단점은 비용과 제조 공정의 복잡성에 집중되어 있습니다.
세 가지 프로세스 간의 차이점을 보다 직관적으로 이해할 수 있도록 다음 표는 여러 주요 측면에 걸쳐 정량적 비교를 제공합니다.
비교 차원 | DWR 코팅 | PU 라미네이션 | TPU 복합재 |
방수 수준 | 발수 기능 (IPX2) | 방수 기능 (IPX3–IPX4) | 방수(IPX5 이상) |
정수압수 | 300–600 mm H₂O | 1,000~3,000mm H₂O | 3,000~20,000+ mm H₂O |
통기성(MVTR) | 매우 높음 (원래 원단과 거의 동일) | 보통 (1,000~1,200 g/m²/24시간) | 상대적으로 낮음(200~500g/m²/24시간) |
손 감촉에 미치는 영향 | 거의 없음 | 약간 더 뻣뻣함 | 탄력성을 유지하면서도 적당히 뻣뻣합니다. |
체중 증가 | 매우 가벼움(+1~3g/m²) | 가벼운 무게 (+20–60 g/m²) | 보통 수준(+30~80 g/m²) |
내구성 | 마모되기 쉬우므로 정기적인 유지 보수가 필요합니다. | 3~5년, 가수분해 위험 있음 | 5~8년 이상, 우수한 가수분해 저항성 |
처리 난이도 | 낮은 | 낮은 | 난이도: 중상 (이음매 테이핑 또는 용접 필요) |
환경적 속성 | 불소 무첨가 제형으로의 전환 | 용매 기반 제형에서 수성 제형으로의 전환 | 재활용 가능한 열가소성 소재 |
일반적인 적용 사례 | 캐주얼 백팩, 안감, 접이식 가방 | 통근용 백팩, 여행 가방, 학생 가방 | 아웃도어 가방, 다이빙 가방, 전문가용 장비 |
요약하자면, 세 가지 공정은 방수 성능에서 뚜렷한 단계적 차이를 보입니다.
배낭 OEM 제조업체에게 있어 이는 방수 사양을 단순히 가능한 최고 수치 등급만을 추구하는 것이 아니라 제품의 실제 사용 시나리오에 따라 설정해야 함을 의미합니다.
배낭은 시장에서의 위치와 특성에 따라 방수 요구 사항이 크게 다르기 때문에 세 가지 방수 공정이 모두 가장 널리 적용되는 제품군 중 하나입니다.
핸드백과 지갑의 방수 기능은 눈에 잘 띄지 않지만, 그만큼 중요합니다.
화장품 파우치와 세면도구 파우치는 가장 작은 가방 종류에 속하지만, 방수 기능은 특히 중요합니다. 배낭이나 핸드백처럼 주로 "외부 빗물"에 대비해야 하는 가방과는 달리, 화장품 파우치는 내부 누수로 인한 손상이 가장 큰 문제입니다. 파운데이션 병이 넘어지거나, 선크림 용기가 압력 때문에 터지거나, 향수병이 새면 가방 안의 모든 제품이 망가질 뿐만 아니라 같은 여행 가방에 넣어둔 다른 소지품까지 손상될 수 있습니다. 따라서 화장품 파우치와 정리용 파우치의 방수 기능은 "안쪽에서부터" 이루어져야 합니다.
화장품 파우치 OEM 제조업체의 경우, 화장품 파우치용 원단 선택은 세련된 외관, 내부 내용물 누출 방지, 그리고 세척 용이성이라는 세 가지 요건을 동시에 충족해야 합니다.
겉감에는 일반적으로 DWR(내구발수) 표면 방수 처리가 되어 있어 원단의 광택과 섬세한 촉감을 유지하면서 욕실 세면대에서 튀는 물로부터 보호해 줍니다.
방수 기능을 실질적으로 담당하는 층은 안감입니다. 중저가 화장품 파우치는 일반적으로 "PU 코팅 안감"을 사용합니다. 이 방식은 비용을 절감하고 액체 침투를 효과적으로 방지하지만, 장기간 사용 시 화장품에 함유된 오일, 에센셜 오일, 알코올 성분 등에 노출되면 안감이 부풀어 오르거나 표면이 손상될 수 있습니다.
일부 고급 제품은 폴리우레탄(PU)보다 내화학성이 훨씬 뛰어난 TPU 라미네이트 안감을 사용합니다. 이 소재는 에센셜 오일과 알코올 기반 화장품에 대한 저항력이 강하며, 고주파 용접을 통해 이음매 없는 내부 안감으로 제작할 수 있어 바늘 구멍을 통한 누출 위험을 완전히 제거합니다.
화장품 파우치와 비교했을 때, 세면도구 파우치는 "방수 소프트 케이스"라는 포지셔닝에 더 가깝습니다. 액체 형태의 개인 위생용품을 직접 담는 용도이기 때문에 TPU 코팅 원단, 방수 지퍼, 롤탑 잠금 방식이 고급 제품의 표준 구성으로 자리 잡았습니다.
TPU의 가수분해 저항성은 이러한 용도에서 특히 중요합니다. 세면도구 가방은 욕실과 같이 습도가 높은 환경에서 자주 사용되는데, 이러한 환경에서는 PU 코팅의 노화 속도가 크게 빨라질 수 있습니다. 유럽 및 미국 시장을 목표로 하는 세면도구 가방 OEM 구매자에게 TPU 라미네이트 원단으로 제작된 세면도구 가방은 IPX4 생활 방수 테스트와 같은 더욱 엄격한 방수 테스트를 더 쉽게 통과할 수 있을 뿐만 아니라, 실제 사용 경험을 바탕으로 고객으로부터 "누수 방지"에 대한 긍정적인 피드백을 받을 가능성이 더 높습니다.
가방 업계에서 "방수"는 흔히 남용되고 모호한 용어입니다. 기존의 방수 공정을 살펴본 후, 이제 방수 성능을 정의하고 검증하기 위해 업계에서 사용하는 표준 테스트에 대해 알아보겠습니다.
수압 시험은 직물의 액체 수분 침투 저항성을 측정하는 가장 기본적이고 널리 사용되는 방법입니다. 이 시험 원리는 표준화된 시험 영역을 가진 고정 장치에 직물 시편을 고정한 다음, 직물의 한쪽 면에 일정한 속도로 수압을 가하고, 물이 직물의 반대쪽 면으로 침투하는 수위(밀리미터 수주, mm H₂O)를 기록하는 것입니다.
주요 기준은 다음과 같습니다.
AATCC 127(미국 섬유화학자 및 염색가 협회): 시험 압력은 분당 60mbar의 속도로 증가하며, 이 방법은 대부분의 가방 직물에 대한 일상적인 평가에 적합합니다.
ISO 811(국제표준화기구): AATCC 127과 원리는 유사하지만, 가압률과 시편 크기가 약간 다릅니다. 유럽 고객은 일반적으로 이 표준에 따른 시험 보고서를 요구합니다.
JIS L 1092(일본 산업 표준): 아시아 공급망 전반에서 널리 사용됩니다. A 방식은 저압 방식이고, B 방식은 고압 방식입니다. 고급 아웃도어 가방은 종종 B 방식 데이터가 요구됩니다.
정수압 테스트는 정적인 압력 하에서 원단의 저항력을 측정하는 것이지만, 실제 사용 환경에서는 빗물이 가방 표면에 동적인 충격으로 닿게 됩니다. 분무 테스트는 이러한 상황을 시뮬레이션하도록 설계되었습니다.
AATCC 22 및 ISO 4920은 가장 일반적으로 사용되는 분무 시험 표준입니다. 시험 중에는 250mL의 물을 고정된 높이(일반적으로 150mm)에서 45° 각도로 놓인 직물 시편에 분사합니다. 그런 다음 시편 표면의 젖은 면적을 1부터 5까지의 표준 젖음 등급 척도와 비교하여 평가하며, 5가 가장 좋은 등급입니다.
DWR 코팅의 핵심 가치는 스프레이 테스트에서 가장 명확하게 드러납니다. 고품질 DWR 마감 처리된 나일론 직물은 스프레이 후 물방울이 굴러 떨어져 표면에 거의 젖지 않으며, 4~5 등급을 받을 수 있습니다. 반면, DWR 코팅이 손상된 동일한 직물은 물이 표면을 따라 빠르게 퍼지고 섬유 구조 내부로 침투하여 1~2 등급까지 떨어질 수 있습니다.
위의 두 테스트 모두 원단을 테스트 대상으로 사용하지만, 가방의 궁극적인 방수 성능은 "원단 + 구조"의 체계적인 성능에 달려 있습니다. 레인 테스트(AATCC 35)는 가방 전체 또는 봉제된 원단 조립체를 모의 강우 환경에 놓고 특정 각도와 유량으로 물을 분사하여 솔기, 지퍼, 모서리 등 구조적으로 취약한 부분의 누수를 평가합니다.
TPU 라미네이트 원단은 최대 5,000mm의 내수압 값을 가질 수 있지만, 봉제 후 이음매를 심 테이프로 밀봉하지 않으면 강우 시험 중 물이 먼저 이음매를 통해 침투할 수 있습니다. 따라서 강우 시험은 "소재 성능"과 "완제품 성능"을 연결하는 가교 역할을 합니다.
아웃도어 배낭 분야에서 소비자들은 흔히 "방수"와 "통기성"을 상반되는 특성으로 이야기합니다. 하지만 이 두 가지 특성은 서로 다른 테스트를 통해 정량화해야 합니다. 수분 증기 투과율(MVTR)은 원단이 수증기를 통과시키는 능력을 측정하는 지표로, 일반적으로 g/m²/24h 단위로 표시됩니다.
ASTM E96(컵법) 및 JIS L 1099(염화칼슘법/수분투과성 컵법)는 주요 시험 표준입니다.
DWR 처리된 직물은 수분 증기 투과율이 가장 높으며, 일반적으로 처리되지 않은 원래 직물의 투과율과 거의 같습니다. PU 코팅은 수분 증기 투과율을 크게 감소시키고, 조밀하고 미세 기공이 없는 필름을 사용하는 TPU 라미네이트 직물은 일반적으로 수분 증기 투과율이 가장 낮습니다.
자격을 갖춘 방수 직물 시험 보고서에는 최소한 다음 정보가 포함되어야 합니다.
실제 생산 과정에서 제조업체는 입고 자재 검사 시스템을 도입해야 합니다. 원단이 창고에 입고되면 AATCC 127에 따라 수압을 측정하고 테스트해야 합니다. 이러한 사전 생산 자재 검증을 통해 제조 초기 단계에서 방수 불량 위험을 파악하고 대규모 재작업을 방지할 수 있습니다.
이와 관련하여 30년간 가방 제조를 전문으로 해온 공급 공장인 신베리 백(Synberry Bag)은 모든 신제품 출시 전에 표준화된 방수 테스트를 실시하여 성능 매개변수를 확인하고, 최종 납품 제품의 방수 성능이 안정적으로 유지되고 고객 주문 요구 사항을 충족하도록 보장하며, 테스트 절차 누락으로 인한 고객 불만을 방지합니다.
이 이미지는 신베리 백이 신제품 출시 전 방수 소재 각 배치에 대해 정수압 테스트를 실시하는 모습을 보여줍니다.
A: PVC(폴리염화비닐)와 PU(폴리우레탄)는 완전히 다른 두 가지 고분자 시스템이며, 가방의 방수 용도에서 상당한 차이가 있습니다.
A: 네, 하지만 효과는 제한적입니다. DWR(내구발수처리)은 표면 처리이기 때문에 효과가 떨어지면 시중에서 판매하는 DWR 스프레이(예: Nikwax TX.Direct 또는 Grangers)를 사용하여 복원할 수 있습니다.
복원 과정은 일반적으로 다음과 같습니다. 원단 세척 → 저온 건조 또는 다림질을 통해 섬유 활성화 → 발수 복원제 균일 도포 → 저온 열처리로 복원제 경화. 그러나 자가 복원은 일반적으로 공장에서 패드 도포 또는 스프레이 처리와 같은 일반적인 복원 방식보다 효과가 떨어지며, 잦은 복원은 원단의 촉감을 변화시킬 수 있습니다.
A: 폴리우레탄 코팅이 명백한 가수분해(표면 점착성, 분말화 또는 박리)를 겪게 되면, 이는 돌이킬 수 없는 화학적 열화로 간주되며 간단한 세척이나 재코팅으로는 복구할 수 없습니다.
브랜드 입장에서는 사후 조치보다 예방이 훨씬 중요합니다. 원료 조달 단계에서는 가방 제조 공장에 가수분해 저항성이 뛰어난 폴리우레탄(PU) 사용을 의무화해야 하며, 폴리에테르계 배합보다 폴리에스테르계 배합을 우선적으로 고려해야 합니다. 보관 시에는 창고의 온도와 습도를 관리해야 하며, 습도는 60% 미만, 온도는 25°C 이하로 유지하는 것이 좋습니다. 가수분해 초기 징후를 보이는 재고 제품의 경우, 격리 및 폐기율 평가만이 유일하게 적절한 품질 관리 조치입니다.
A: 네, 그리고 이는 실제 생산에서 매우 흔한 방식입니다. 일반적인 "샌드위치" 구조는 다음과 같습니다: 원단 앞면에 DWR 발수 처리 → 원단 뒷면에 PU 코팅 또는 TPU 라미네이션 → 봉제선 테이프 밀봉.
이러한 조합은 단순히 성능을 향상시키는 것이 아니라, 기능적으로 상호 보완적입니다. DWR(내구 발수 코팅)은 방수층에 도달하는 물의 양을 줄여 PU/TPU 층의 수명을 연장하고, PU/TPU는 실제 방수 기능을 제공하며, 심 테이프는 구조적 누수를 방지합니다.
하지만 브랜드 입장에서는 여러 솔루션을 결합하면 비용과 프로세스 복잡성이 크게 증가하므로, 그럴 만한 가치가 있는지는 제품의 시장 포지셔닝에 따라 판단해야 합니다.
A: 재료 특성 측면에서 볼 때, TPU는 열가소성 소재로 이론적으로 재활용 및 재가공이 가능하지만, PU 코팅은 열경화성/반응성 시스템으로 경화 후에는 분리 및 재활용이 어려워집니다.
하지만 "더욱 친환경적"이라는 것은 전체 수명 주기를 고려해야 하는 문제입니다. TPU 적층 직물은 생산 과정에서 더 많은 에너지를 필요로 하며, TPU와 직물의 복합 구조로 인해 실제 재활용이 더욱 어렵습니다.
브랜드 입장에서는 "어떤 제품이 더 친환경적인가"에 지나치게 집중하기보다는, 구매 계약에서 유해 물질(PFAS, 프탈레이트, 중금속 등)의 사용을 명확히 제한하고 관련 환경 인증을 획득한 공급업체를 우선시하는 것이 더 실용적입니다.
A: 이는 제품의 목표 방수 수준에 따라 다릅니다. 일반 지퍼는 이빨 사이에 틈이 있어 정수압이 300~500mm를 초과하면 물이 스며들 수 있습니다. 방수 지퍼(예: YKK Aquaguard 및 Vislon 방수 시리즈)는 PU 코팅 지퍼 이빨이나 TPU 라미네이트 지퍼 테이프를 사용하여 지퍼 부분의 방수 성능을 원단과 유사한 수준으로 향상시킵니다.
외부 스톰 플랩은 빗물로부터 어느 정도 보호해 줄 수 있지만, 강풍을 동반한 비나 가방이 뒤집혔을 때 액체가 닿는 것을 완벽하게 막아낼 수는 없습니다. "방수" 등급의 통근용 가방의 경우, 스톰 플랩과 일반 지퍼 조합이 비용 효율적인 해결책입니다. 하지만 "완전 방수" 등급의 다이빙 가방이나 캐녀닝 가방의 경우, 방수 지퍼나 롤탑 잠금 장치는 필수적인 구조적 요소입니다.
DWR 코팅, PU 라미네이션, TPU 복합 기술은 가방 산업에서 "발수"부터 "완전 방수"에 이르는 광범위한 기술 스펙트럼을 형성합니다. 이러한 기술들 간에 절대적인 우열 관계는 없으며, 핵심은 각 기술이 제품의 포지셔닝, 사용 시나리오, 예산 및 환경 요구 사항에 얼마나 잘 부합하는지에 있습니다.
방수 기술이 지속적으로 발전함에 따라 DWR(내구발수처리)은 더욱 친환경적으로, PU(폴리우레탄)는 더욱 내구성이 뛰어나게, TPU(투과성 고분자)는 더욱 가볍고 얇아지고 있습니다. 가방 제조 공정의 핵심 연결 고리로서, 저희는 이러한 기술 발전에 항상 세심한 주의를 기울여 왔으며, 브랜드들이 소재 과학의 발전을 활용하여 최종 제품의 경쟁력을 높일 수 있도록 지원하고 있습니다.
| 작가 | ||||||
|
계속 읽어보시고, 계속해서 소식을 받아보시고, 구독하세요. 귀하의 생각을 알려주시면 감사하겠습니다.
저작권
@2024 Synberry Bag & Package Products Co.,Ltd 모든 권리 보유
.
네트워크 지원
사이트맵 / 블로그 / Xml / 개인 정보 보호 정책
